2021電大建筑材料形成性考核冊答案
- 更新時間：2015-12-29
-
電大作業(yè)
以下是為您推薦的《2021電大建筑材料形成性考核冊答案》，希望能對您的工作、學(xué)習(xí)、生活有幫助，歡迎閱讀參考！
《建筑材料》形成性考核冊
（中央廣播電視大學(xué)）
建筑材料作業(yè)1 （教材1-4章內(nèi)容）
一、單項(xiàng)選擇題
1、在我國，一般建筑工程的材料費(fèi)用要占到總投資的（ C ）。
A.10%~20% B.20%~30% C.50%~60% D.80%~90%
2、材料的孔隙狀態(tài)應(yīng)屬于材料的（ A ）。
A.物理性質(zhì) B.化學(xué)性質(zhì) C.力學(xué)性質(zhì) D.耐久性
3、下列各種材料的構(gòu)造屬于纖維狀的是（ D ）。
A.玻璃 B.鋼材 C.混凝土 D.木材
4、孔隙按其連通性可以分為（ A ）。
A.連通孔、封閉孔、半連通孔 B.粗大孔、毛細(xì)孔、極細(xì)微孔
C.連通孔、粗大孔、毛細(xì)孔 D.連通孔、毛細(xì)孔、封閉孔
5、材料的密實(shí)體積V、自然體積V0及堆積體積V1三者的大小關(guān)系是（ C ）。
A.V0≥V1≥V B.V≥V1≥V0 C.V1≥V0≥V D.V≥V0≥V1
6、散粒材料的堆積體積內(nèi)，顆粒之間的空隙體積所占的比例稱為（ B ）。
A.孔隙率 B.空隙率 C.填充率 D.密實(shí)度
7、粉狀、顆粒狀或纖維狀材料在堆積狀態(tài)下單位體積的質(zhì)量稱為（ C ）。
A.密度 B.表觀密度 C.堆積密度 D.密實(shí)度
8、質(zhì)量為M的濕砂，吸水率為W，其中水的質(zhì)量為（ C ）。
A. B. C. D.
9、材料在吸水飽和狀態(tài)下，抵抗多次凍融循環(huán)，不破壞、強(qiáng)度也不顯著降低的性質(zhì)指的是（ C ）。
A.吸水性 B.抗?jié)B性 C.抗凍性 D.耐水性
10、材料受熱時吸收熱量、冷卻時放出熱量的性質(zhì)稱為（ C ）。
A.導(dǎo)熱性 B.耐燃性 C.熱容 D.耐火性
11、在沖擊、震動荷載作用下，材料可吸收較大的能量產(chǎn)生一定的變形而不破壞的性質(zhì)稱為（ D ）。
A.耐麿性 B.強(qiáng)度 C.硬度 D.韌性
12、材料的厚度加大則材料的導(dǎo)熱系數(shù)（ C ）。
A.加大 B.減小 C.不變 D.不確定
13、按巖石的成因分類，自然界的巖石可以分為（ B ）。
A.巖漿巖、大理巖、石灰?guī)r B.巖漿巖、沉積巖、變質(zhì)巖
C.花崗巖、大理巖、石灰?guī)r D.石灰?guī)r、沉積巖、花崗巖
14、花崗巖的主要礦物成分是（ B ）。
A.長石 B.石英 C.白云母 D.方解石
15、下列各組膠凝材料均是氣硬性膠凝材料的是（ A ）。
A.石灰、石膏、水玻璃 B.石灰、水泥、水玻璃
C.石膏、水泥、水玻璃 D.石灰、水泥、石膏
16、石灰漿的硬化包括干燥硬化、結(jié)晶硬化、碳酸化硬化，其中，對硬度增長起主導(dǎo)作用的是（ B ）。
A.干燥硬化 B.結(jié)晶硬化 C.碳酸化硬化 D.以上都不是
17、建筑石膏的主要成份是（ B ）。
A.碳酸鈣 B.硫酸鈣 C.碳酸鈉 D.硫酸鈉
18、建筑石膏凝結(jié)硬化時，最主要的特點(diǎn)是（ D ）。
A.體積膨脹大 B.體積收縮大 C.放出大量的熱 D.凝結(jié)硬化快
19、水玻璃在空氣中與CO2發(fā)生反應(yīng)，生成的物質(zhì)是（ A ）。
A.硅膠 B.碳酸鈣 C.水化鐵酸鈣 D.氫氧化鈣
20、過火石灰產(chǎn)生的原因是（ B ）。
A.煅燒濕度過低、煅燒時間過長 B.煅燒濕度過高、煅燒時間過長
C.煅燒濕度過高、煅燒時間過短 D.煅燒濕度過低、煅燒時間過短
二、判斷題
1、材料化學(xué)組成的不同是造成其性能各異的主要原因。 （ √ ）
2、一般來說，材料的親水性越強(qiáng)，孔隙率越小，連通的毛細(xì)孔隙越多，其吸水率越小。（ × ）
3、我國相關(guān)規(guī)范把材料按耐燃性分為非燃燒材料、難燃材料和可燃材料 （ √ ）
4、塑性是指當(dāng)外力達(dá)到一定限度時，材料發(fā)生無先兆的突然破壞，且破壞時無明顯變形的性質(zhì)。 （ × ）
5、鋼材的耐久性，主要決定于其抗銹蝕性，而瀝青的耐久性則主要取決于其大氣穩(wěn)定性和濕度敏感性。 （ √ ）
6、巖石是由各種不同地質(zhì)作用所形成的天然固態(tài)礦物集合體。 （ √ ）
7、毛石是由人工或機(jī)械開采出的較規(guī)則的六面體石塊，略經(jīng)加工鑿琢而成。 （ × ）
8、水玻璃的模數(shù)和密度對于凝結(jié)、硬化速度影響較大。 （ √ ）
9、生石灰具有強(qiáng)烈的消解能力，水化時需要吸收非常大的熱量。 （ × ）
10、建筑石膏強(qiáng)度不隨時間的變化而變化，因此可以長期存放。 （ × ）
三、簡答題
1、建筑材料與建筑科學(xué)的發(fā)展有何關(guān)系？
答：（1）建筑材料是建筑工程的物質(zhì)基礎(chǔ)；
（2）建筑材料的發(fā)展賦予了建筑物以時代的特性和風(fēng)格；
（3）建筑設(shè)計理論不斷進(jìn)步和施工技術(shù)的革新不僅受到建筑材料發(fā)展的制約，同時也受到其發(fā)展的推動。
（4）建筑材料的正確、節(jié)約、合理應(yīng)用直接影響建筑工程的造價和投資。
2、親水材料與憎水材料各指什么？
答：（1）材料的潤濕角θ≤90°,材料與水之間的作用力要大于水分子之間的作用力，故材料可被水浸潤，這種材料稱親水材料。如大多數(shù)的無機(jī)硅酸鹽材料、石膏、石灰等。
（2）材料的潤濕角θ>90°，材料與水之間的作用力要小于水分子之間的作用力，則材料不可被水浸潤，這種材料稱憎水材料。如瀝青等。
3、影響材料強(qiáng)度試驗(yàn)結(jié)果的因素有哪些？
答：（1）試件的形狀和大小：一般情況下，大試件的強(qiáng)度要小于小試件的強(qiáng)度。棱柱體試件強(qiáng)度要小于同樣尺度的正立方體試件強(qiáng)度。
（2）加荷速度：加荷速度越快，所測強(qiáng)度值越高。
（3）溫度：一般情況下，試件溫度越高，所測強(qiáng)度值越低。
（4）含水狀況：含水試件的強(qiáng)度較干燥試件的低。
（5）表面狀況：作抗壓試驗(yàn)時，承壓板與試件間摩擦越小，所測強(qiáng)度值越低。
4、天然大理石板材為什么不宜用于室外？
答：大理石屬于堿性石材，在大氣中受硫化物及水汽形成的酸雨長期作用下，大理石容易發(fā)生腐蝕，造成表面強(qiáng)度降低、變色掉粉，失去光澤，影響其裝飾性能，所以天然大理石板材不宜用于室外。
5、石灰主要有哪些用途？
答：石灰的主要用途有：
（1）粉刷墻壁和配制石灰漿或水泥混合砂漿；
（2）配制灰土和三合土；
（3）生產(chǎn)無孰料水泥、硅酸鹽制品和碳化石灰板。
四、計算題

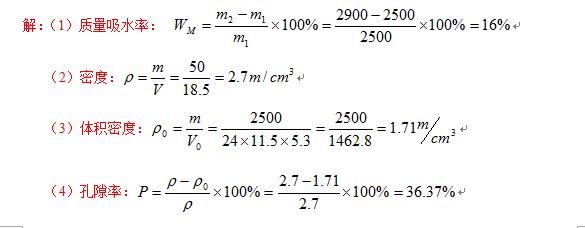

一塊燒結(jié)磚，其尺寸符合要求（240×115×53mm），當(dāng)烘干至恒重時為2500g，吸水飽和后為2900g，將該磚磨細(xì)過篩，再烘干后取50g，用比重瓶測得其體積為18.5cm3，試求該磚的吸水率、密度、體積密度及孔隙率。
建筑材料作業(yè)2 （教材5-6章內(nèi)容）
一、單項(xiàng)選擇題
1、素有“建筑工業(yè)的糧食”之稱的建筑材料是（ B ）。
A.石灰 B.水泥 C.石膏 D.水玻璃
2、下列各類水泥，用量最大，應(yīng)用最為廣泛的是（ A ）。
A.硅酸鹽水泥 B.鋁酸鹽水泥 C.硫鋁酸鹽水泥 D.鐵鋁酸鹽水泥
3、硅酸鹽水泥的水化速度表現(xiàn)為（ A ）。
A.早期快后期慢 B.早期慢后期快
C.早期快后期也快 D.早期慢后期也慢
4、一般情況下，水泥水化反應(yīng)時的濕度不低于（ D ）。
A.30℃ B.20℃ C.10℃ D.0℃
5、水泥石體積安定性不良的原因是（ D ）。
A.游離氧化鈣過多 B.游離氧化鎂過多
C.摻入的石膏量過多 D.以上都是
6、水泥的水化熱指的是（ B ）。
A.水泥凈漿達(dá)到標(biāo)準(zhǔn)稠度時所需要的水量
B.水泥在水化過程中放出的熱量
C.水泥凝結(jié)硬化過程中，體積變化是否均勻適當(dāng)?shù)男再|(zhì)
D.水泥經(jīng)高溫灼燒處理后的質(zhì)量損失率
7、水泥石中引起腐蝕的組分主要是（ A ）。
A.氫氧化鈣和水化鋁酸鈣 B.碳酸鈣和氧化鈣
C.石膏和氧化鈣 D.碳酸鈉和氯化鈉
8、硅酸鹽水泥水化熱高的特點(diǎn)決定了硅酸鹽水泥不宜用于（ B ）。
A.預(yù)應(yīng)力混凝土工程 B.大體積混凝土工程
C.高強(qiáng)混凝土工程 D.路面與地面工程
9、相比較來講，對于搶修工程或早期強(qiáng)度要求高的工程宜優(yōu)先選用（ A ）。
A.鋁酸鹽水泥 B.硅酸鹽水泥 C.粉煤灰水泥 D.礦渣水泥
10、普通硅酸鹽水泥中摻入少量混合材料的主要作用是（ A ）。
A.擴(kuò)大其強(qiáng)度等級范圍，以利于合理選用
B.改變其初凝時間
C.改變其體積安定性
D.改變其儲運(yùn)方式
11、混凝土和鋼筋可以共同工作，是由于兩者具有幾乎相等的（ B ）。
A.密度 B.線膨脹系數(shù) C.抗拉強(qiáng)度 D.導(dǎo)熱系數(shù)
12、配置混凝土?xí)r，水泥的選用主要考慮（ B ）。
A.密度 B.品種和強(qiáng)度等級 C.堿含量 D.水泥的初凝時間
13、砂在干燥的環(huán)境中自然堆放達(dá)到干燥狀態(tài)往往是（ B ）。
A.全干狀態(tài) B.氣干狀態(tài) C.濕潤狀態(tài) D.飽和面干狀態(tài)
14、混凝土拌合物在一定的施工條件和環(huán)境下，是否易于各種施工工序的操作，以獲得均勻密實(shí)混凝土的性能稱為（ C ）。
A.耐久性 B.剛度 C.和易性 D.堅固性
15、混凝土拌合物的流動性能夠反映（ A ）。
A.混凝土拌合物的稀稠程度及充滿模板的能力
B.混凝土拌合物的穩(wěn)定性
C.混凝土拌合物的均勻性
D.混凝土拌合物的飽和狀態(tài)
16、下列關(guān)于坍落度說法有誤的一項(xiàng)是（ B ）。
A.坍落度試驗(yàn)法可以測定混凝土拌合物工作性
B.坍落度是保水性的指標(biāo)
C.坍落度越大，流動性越大
D.測定坍落度的同時，可以觀察確定黏聚性
17、砂率指的是（ A ）。
A.每立方米混凝土中砂的質(zhì)量和砂石的總質(zhì)量之比
B.每立方米混凝土中砂的質(zhì)量和石子的質(zhì)量之比
C.每立方米混凝土中砂的質(zhì)量與混凝土總質(zhì)量之比
D.每立方米混凝土中砂石的質(zhì)量與混凝土總質(zhì)量之比
18、配合比正常的普通混凝土受壓時，最可能發(fā)生的破壞形式是（ C ）。
A.骨料先發(fā)生破壞
B.水泥石先發(fā)生破壞
C.水泥石與粗骨料的結(jié)合面先發(fā)生破壞
D.骨料與水泥石同時發(fā)生破壞
19、下列各種混凝土外加劑可用來調(diào)節(jié)混凝土凝結(jié)時間的是（ A ）。
A.早強(qiáng)劑 B.減水劑 C.膨脹劑 D.著色劑
20、混凝土配合比設(shè)計中的三個基本參數(shù)分別是（ A ）。
A.水灰比、砂率、單位用水量 B.水灰比、水化熱、單位用水量
C.水化熱、砂率、單位用水量 D.水灰比、砂率、水化熱
二、判斷題
1、生產(chǎn)硅酸鹽水泥時，第一步先生產(chǎn)出水泥孰料。 （ √ ）
2、水泥的水化硬化一般在28d內(nèi)發(fā)展速度較慢，28d后發(fā)展速度較快。 （ × ）
3、水泥放熱量大小及速度與水泥孰料的礦物組成和細(xì)度沒有任何關(guān)系。 （ × ）
4、當(dāng)侵蝕作用比較強(qiáng)烈時，應(yīng)在水泥制品表面加做保護(hù)層。 （ √ ）
5、高鋁水泥早期的水化熱非常小，因此，施工時環(huán)境濕度越高越好。 （ × ）
6、水、水泥、砂（細(xì)骨料）、石子（粗骨料）是普通混凝土的四種基本組成材料。 （ √ ）
7、判斷砂粗細(xì)程度的指標(biāo)是細(xì)度模數(shù)，細(xì)度模數(shù)越小，砂越粗。 （ × ）
8、影響混凝土拌合物工作性的因素主要有組成材料和環(huán)境條件，而與時間無關(guān)。 （ × ）
9、增大混凝土拌合物的水灰比，可降低硬化混凝土的孔隙率，增加水泥與骨料間的粘結(jié)力，強(qiáng)度得以提高。（ × ）
10、配合比設(shè)計的過程是一逐步滿足混凝土的強(qiáng)度、工作性、耐久性、節(jié)約水泥等設(shè)計目標(biāo)的過程。 （ √ ）
三、簡答題
1、水泥的細(xì)度指的是什么，水泥的細(xì)度對水泥的性質(zhì)有什么影響？
答：水泥細(xì)度是指水泥顆粒粗細(xì)的程度。
水泥顆粒越細(xì)，其表面積越大，與水接觸面積越多，水化反應(yīng)進(jìn)行得越快越充分。通常水泥越細(xì)，凝結(jié)硬化越快，強(qiáng)度（特別是早期強(qiáng)度）越高，收縮也增大。但水泥越細(xì)，越容易吸收空氣中水分而受潮，使水泥活性降低。
2、影響硅酸鹽水泥凝結(jié)硬化的主要因素有哪些？
答：（1）水泥的孰料礦物組成及細(xì)度；
（2）水灰比；
（3）石膏的摻量；
（4）環(huán)境溫度和濕度；
（5）齡期；
（6）外加劑影響。
3、硅酸鹽水泥的凝結(jié)時間、初凝時間、終凝時間各指什么？
答：水泥從加水開始到失去流動性，即從可塑性狀態(tài)發(fā)展到固體狀態(tài)所需要的時間稱為凝結(jié)時間；初凝時間是指從水泥加水拌合到水泥漿開始失去塑性所需的時間；終凝時間是指從水泥加水拌合時起到水泥漿完失去可塑性，并開始具有強(qiáng)度的時間。
4、什么是石子的連續(xù)級配，采用連續(xù)級配的石子對混凝土性能有哪些影響？
答：石子的連續(xù)級配是石子粒徑從大到小連續(xù)分級，每一級都占適當(dāng)比例。
采用石子連續(xù)級配，其顆粒大小搭配連續(xù)合理，配制的混凝土拌合物工作性好，不易發(fā)生離析，在工程中應(yīng)用較多。但其缺點(diǎn)是：當(dāng)最大粒徑較大（大于40mm）時，天然形成的連續(xù)級配往往與理論最佳值有偏差，且在運(yùn)輸、堆放過程中易發(fā)生離析，影響到級配的均勻合理性。實(shí)際應(yīng)用時除采用天然連續(xù)級配外，還采用分級篩分形成的單粒粒級進(jìn)行摻配組合成人工級配。
5、提高混凝土耐久性的措施有哪些？
答：（1）選擇適合品種的水泥；
（2）控制混凝土的最大水灰比和最小水泥用量；
（3）選用質(zhì)量好的骨料，并注意顆粒級配的改善；
（4）摻加合適的外加劑。
（5）嚴(yán)格控制混凝土施工質(zhì)量，保證混凝土的均勻、密實(shí)。

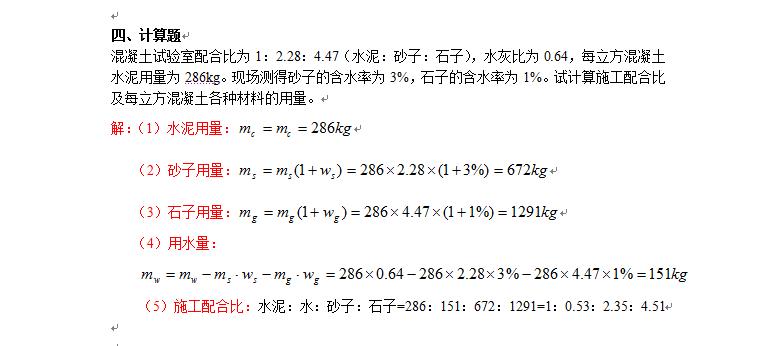

建筑材料作業(yè)3 （教材7-9章內(nèi)容）
一、單項(xiàng)選擇題
1、將磚、石、砌塊等粘結(jié)成為砌體的砂漿稱為（ D ）。
A.防水砂漿 B.吸聲砂漿 C.抹面砂漿 D.砌筑砂漿
2、用來表示砂漿流動性的是（ A ）。
A.沉入度 B.深度 C.坍塌度 D.分層度
3、檢驗(yàn)砂漿強(qiáng)度時，采用的配合比的個數(shù)不應(yīng)少于（ B ）。
A.2 B. 3 C.5 D.10
4、抹面砂漿通常可以分為兩層或三層進(jìn)行施工，若采用兩層進(jìn)行施工，省去的一層應(yīng)為（ B ）。
A.底層砂漿 B.中層砂漿 C.面層砂漿 D.不能確定
5、用于砌筑潮濕環(huán)境以及強(qiáng)度要求較高的砌體時，宜選用（ A ）。
A.水泥砂漿 B.石灰砂漿 C.水泥石灰混和砂漿 D.石灰黏土砂漿
6、磚在使用過程中的鹽析現(xiàn)象稱為（ A ）。
A.泛霜 B.爆裂 C.陳伏 D.起熱
7、以石灰和砂為主要原料，經(jīng)坯料制備、壓制成型，再經(jīng)高壓飽和蒸汽養(yǎng)護(hù)而成的磚稱為（ B ）。
A.燒結(jié)多孔磚 B.蒸壓灰砂磚 C.燒結(jié)空心磚 D.燒結(jié)普通磚
8、通常所說的“馬賽克”是指（ C ）。
A.釉面磚 B.通體磚 C.陶瓷錦磚 D.拋光磚
9、下列關(guān)于玻璃的基本知識敘述正確(錯誤)的一項(xiàng)是（ C ）。
A.按玻璃的用途可分為平板玻璃、安全玻璃、特種玻璃及玻璃制品
B.玻璃是均質(zhì)的無定型非結(jié)晶體，具有各向同性的特點(diǎn)
C.玻璃在沖擊作用下易破碎，是典型的塑性材料
D.玻璃的導(dǎo)熱系數(shù)較低，普通玻璃耐急冷急熱性差
10、建筑玻璃中用量最大的是（ A ）。
A.平板玻璃 B.鋼化玻璃 C.夾層玻璃 D.中空玻璃
11、建筑陶瓷的主要原料是（ B ）。
A.水泥 B.黏土 C.礦渣 D.粉煤灰
12、低碳鋼受拉破壞時經(jīng)歷四個階段，其中最后一個階段應(yīng)是（ D ）。
A.屈服階段 B.彈性階段 C.強(qiáng)化階段 D.頸縮階段
13、用來表征鋼材塑性變形能力的指標(biāo)是（ D ）。
A.抗拉強(qiáng)度 B.屈服點(diǎn) C.焊接性能 D.伸長率
14、下列各種鋼錠脫氧程度最弱的是（ A ）。
A.沸騰鋼 B.鎮(zhèn)靜鋼 C.半鎮(zhèn)靜鋼 D.特殊鎮(zhèn)靜鋼
15、鋼材在常溫下承受彎曲變形的能力稱為（ A ）。
A.冷彎性能 B.沖擊性能 C.焊接性能 D.耐疲勞性
16、鋼材承受交變荷載反復(fù)作用時，可能在最大應(yīng)力遠(yuǎn)低于屈服強(qiáng)度的情況下突然破壞，這種破壞稱為（ A ）。
A.疲勞破壞 B.抗剪破壞 C.抗拉破壞 D.抗壓破壞
17、下列關(guān)于鋼材性能與含硅量關(guān)系說法錯誤的是（ D ）。
A.硅在鋼材中的含量較低（小于1%）時，可提高鋼材的強(qiáng)度
B.若含硅量超過1%時，會增加鋼材的冷脆性
C.硅在鋼材中的含量較低（小于1%）時，對塑性和韌性影響不明顯
D.若含硅量超過1%時，會增大鋼材的可焊性
18、普通碳素鋼按屈服點(diǎn)，質(zhì)量等級及脫氧方法劃分為若干個牌號，隨牌號提高，鋼材（ C ）。
A.強(qiáng)度提高，韌性提高 B.強(qiáng)度降低，伸長率降低
C.強(qiáng)度提高，伸長率降低 D.強(qiáng)度降低，伸長率高
19、經(jīng)過冷加工強(qiáng)化處理的鋼筋性能說法正確的是（ A ）。
A.強(qiáng)度提高，塑性和沖擊韌性下降
B.強(qiáng)度下降，塑性和沖擊韌性也下降
C.強(qiáng)度提高，塑性提高，沖擊韌性下降
D.強(qiáng)度下降，塑性和沖擊韌性提高
20、鋼材銹蝕時，鋼材的體積將（ B ）。
A.縮小 B.增大 C.保持不變 D.不能確定
二、判斷題
1、建筑砂漿是由無機(jī)膠凝材料、細(xì)骨料和水，有時也摻入某些摻合料組成。 （ √ ）
2、拌合砂漿用水，應(yīng)選用無有害雜質(zhì)的潔凈水來拌制砂漿。 （ √ ）
3、當(dāng)原材料質(zhì)量一定時，砂漿的強(qiáng)度主要取決于砂子的用量。 （ × ）
4、熔融制品是將適當(dāng)成分的原料經(jīng)熔融、成型、冷卻而得到的產(chǎn)品。 （ √ ）
5、加氣混凝土砌塊最適合用于濕度長期高于80℃的建筑部位。 （ × ）
6、小砌塊采用自然養(yǎng)護(hù)時，必須養(yǎng)護(hù)3天方可使用。 （ × ）
7、含碳量在2%以下，含有害雜質(zhì)較少的鐵-碳合金稱為鋼。 （ √ ）
8、鋼材的沖擊韌性隨溫度的降低而增大，并與溫度成線性關(guān)系。 （ × ）
9、鋼筋焊接時，應(yīng)盡量避免不同國家的進(jìn)口鋼筋之間或進(jìn)口鋼筋與國產(chǎn)鋼筋這間的焊接。（ √ ）
10、在大跨度、承受動荷載和沖擊荷載的結(jié)構(gòu)中使用碳素鋼要比使用低合金高強(qiáng)度結(jié)構(gòu)鋼節(jié)約鋼材20%~30%。 （ × ）
三、簡答題
1、為什么工程上常以抗壓強(qiáng)度作為砂漿的主要技術(shù)指標(biāo)？
答：砂漿在砌體中主要起傳遞荷載的作用，并經(jīng)受周圍環(huán)境介質(zhì)作用，因此砂漿應(yīng)具有一定的黏結(jié)強(qiáng)度、抗壓強(qiáng)度和耐久性。實(shí)驗(yàn)證明：砂漿黏結(jié)強(qiáng)度、耐久性均隨抗壓強(qiáng)度的增大而提高，存在一定的相關(guān)性，而且抗壓強(qiáng)度的試驗(yàn)方法較成熟，測試較簡單準(zhǔn)確，所以工程上常以抗壓強(qiáng)度作為砂漿的主要技術(shù)指標(biāo)。
2、根據(jù)建筑部位的不同，如何選擇抹面砂漿？
答：用于磚墻的底層抹灰，多用石灰砂漿；用于板條墻或板條頂棚的底層抹灰多用混合砂漿或石灰砂漿；混凝土墻、梁、柱、頂板等底層抹灰多用混合砂漿、麻刀石灰漿或紙筋石灰漿。
3、釉面磚為什么不宜用于室外？
答：釉面磚是多孔陶質(zhì)坯體，在長期與空氣接觸的過程中，特別是在潮濕的環(huán)境中使用坯體會吸收水分，產(chǎn)生膨脹現(xiàn)象使釉面牌張拉應(yīng)力狀態(tài)，當(dāng)超過其抗拉強(qiáng)度時，釉面就會發(fā)生開裂。用于室外時，經(jīng)長期凍融，釉面磚會出現(xiàn)分層脫落、掉皮現(xiàn)象。所以釉面磚不宜用于室外。
4、何謂屈強(qiáng)比，屈強(qiáng)比有何意義？
答：屈強(qiáng)比是指屈服強(qiáng)度與抗拉強(qiáng)度之比。屈強(qiáng)比能反映鋼材的利用率和結(jié)構(gòu)的安全可靠性，屈強(qiáng)比越小，反映鋼材受力超過屈服點(diǎn)工作時的可靠性越大，結(jié)構(gòu)的安全性也越高。但屈強(qiáng)比太小，則說明鋼材不能有效地被利用，造成鋼材浪費(fèi)。
5、建筑鋼材有哪些缺點(diǎn)？
答：建筑鋼材材質(zhì)均勻，具有較高的強(qiáng)度、良好的塑性和韌性，能承受沖擊和振動荷載，可焊接或鉚接，易于加工和裝配，鋼結(jié)構(gòu)安全可靠，構(gòu)件自重小，廣泛用于建筑工程中。但鋼材也存在易銹蝕及耐火性差等缺點(diǎn)。
四、計算題

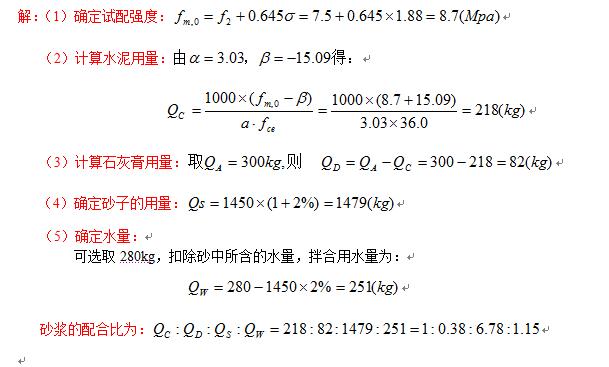

某砌筑工程用水石灰混合砂漿，要求砂漿的強(qiáng)度等級為M7.5，稠度為70~90mm。原材料為：普通水泥32.5級，實(shí)測強(qiáng)度為36.0Mpa；中砂，堆積密度為1450kg/m3，含水率為2%，石灰膏的稠度為120 mm。施工水平一般。試計算砂漿的配合比。
建筑材料作業(yè)4 （教材10-13章內(nèi)容）
一、單項(xiàng)選擇題
1、高分子聚合物為加聚物和縮聚物，下列屬于縮聚物的是（ D ）。
A.聚乙烯 B.聚丙烯 C.聚氯乙烯 D.聚酯樹脂
2、決定著孰料性質(zhì)的成分是（ B ）。
A.填充料 B.合成樹脂 C.固化劑 D.增塑劑
3、塑料生產(chǎn)的能耗低于傳統(tǒng)材料，其范圍一般在（ A ）。
A.63~188kJ/m3 B.316~423kJ/m3 C.457~567kJ/m3 D.617~712kJ/m3
4、生產(chǎn)玻璃鋼最主要的原料是（ A ）。
A.塑料和玻璃纖維 B.玻璃和鋼材 C.鋼材和塑料 D.鋁材和塑料
5、涂料生產(chǎn)過程中，起到溶解、分散、乳化成膜物質(zhì)的原料是（ A ）。
A.溶劑 B.助劑 C.主要成膜物質(zhì) D.次要成膜物質(zhì)
6、按強(qiáng)度特性不同，膠粘劑可分為（ A ）。
A.結(jié)構(gòu)膠粘劑、非結(jié)構(gòu)膠粘劑、次結(jié)構(gòu)膠粘劑
B.溶劑型膠粘劑、反應(yīng)型膠粘劑、熱熔型膠粘劑
C.有機(jī)型膠粘劑、無機(jī)型膠粘劑
D.硅酸鹽類膠粘劑、硅溶膠類膠粘劑
7、石油原油經(jīng)蒸餾等工藝提煉出各種輕質(zhì)油及潤滑油后的殘留物再進(jìn)一步加工得到的瀝青是（ A ）。
A.石油瀝青 B.焦油瀝青 C.煤瀝青 D.木瀝青
8、最直接影響瀝青的柔軟性、抗裂性及施工難度等性能的組分是（ A ）。
A.油分 B.樹脂 C.瀝青質(zhì) D.水
9、石油瀝青塑性是（ C ）。
A.瀝青材料內(nèi)部阻礙其相對流動的一種特性
B.石油瀝青的黏 滯性隨溫度升降而變化的性能
C.石油瀝青在外力作用下產(chǎn)生變形而不破壞，除去外力后仍保持變形后的形狀不變的性質(zhì)
D.石油瀝青在熱、陽光、氧氣和潮濕等因素的長期綜合作用下抵抗老化的性能
10、道路石油瀝青牌號與黏性和塑性的關(guān)系說法正確的一項(xiàng)是（ A ）。
A.瀝青牌號越高，黏性越小，塑性越好 B.瀝青牌號越高，黏性越小，塑性越差
C.瀝青牌號越高，黏性越大，塑性越好 D.瀝青牌號越高，黏性越大，塑性越差
11、下列關(guān)于建筑石油瀝青的相關(guān)敘述有誤的一項(xiàng)是（ C ）。
A.建筑石油瀝青主要用作制造油紙，油氈，防水涂料和瀝青嵌縫膏
B.為避免夏季流淌，一般屋面用瀝青材料的軟化點(diǎn)應(yīng)比本地區(qū)屋面濕度高20℃以上
C.建筑石油瀝青的軟化點(diǎn)過高夏季易流淌，過低冬季易硬脆甚至開裂
D.選用石油瀝青時要根據(jù)地區(qū)、工程環(huán)境及要求而定
12、石油瀝青過于黏稠而需要稀釋，一般采用（ A ）。
A.石油產(chǎn)品系統(tǒng)的輕質(zhì)油 B.酒精 C.醋 D.水
13下列關(guān)于改性瀝青相關(guān)敘述有誤的一項(xiàng)是（ C ）。
A.常用橡膠、樹脂和礦物填料等對瀝青改性
B.用樹脂改性石油瀝青，可以改進(jìn)瀝青的耐寒性、粘結(jié)性和不透氣性
C.雖然橡膠的品種不同，摻入的方法也有所不同，但各種橡膠瀝青的性能幾乎一樣
D.礦物填充料改性瀝青是在瀝青中摻入適量粉狀或纖維狀礦物填充料經(jīng)均勻混合而成
14、橡膠在陽光、熱、空氣或機(jī)械力的反復(fù)作用下，表面會出現(xiàn)變色、變硬、龜裂、發(fā)黏，同時機(jī)械強(qiáng)度降低，這種現(xiàn)象稱為（ A ）。
A.老化 B.爆裂 C.陳伏 D.疲勞破壞
15、用量最廣，產(chǎn)量最多的合成橡膠是（ B ）。
A.氯丁橡膠 B.丁苯橡膠 C.丁基橡膠 D.丁腈橡膠
16、防水卷材在高溫下不流淌、不起泡、不滑動，低溫下不脆裂的性能，稱為（ C ）。
A.耐水性 B.柔韌性 C.濕度穩(wěn)定性 D.大氣穩(wěn)定性
17、當(dāng)木材吸附水已達(dá)到飽和狀態(tài)而又無自由水存在時的含水率稱為（ B ）。
A.強(qiáng)度飽和點(diǎn) B.纖維飽和點(diǎn) C.漲縮飽和點(diǎn) D.吸水飽和點(diǎn)
18、經(jīng)植物纖維為原料，經(jīng)破碎浸泡、熱壓成型和干燥等工序制成的一種人造板材是指（ A ）。
A.纖維板 B.普通膠合板 C.微薄木 D.細(xì)木工板
19、下列各種建筑材料屬于天然材料的是（ A ）。
A.木材 B.玻璃 C.鋼鐵 D.陶瓷
20、材料的密度試驗(yàn)所用的儀器設(shè)備不包括（ D ）。
A.李氏瓶 B.烘箱 C.天平 D.方孔篩
二、判斷題
1、有機(jī)高分子材料是以有機(jī)高分子化合物為主要成分的材料。 （ √ ）
2、塑料的熱膨脹系數(shù)非常小，因此適用于溫差變化較大的場所。 （ × ）
3、建筑涂料具有涂飾作業(yè)方法簡單、施工效率高、自重小、便于維護(hù)更新、造價低等優(yōu)點(diǎn)。（ √ ）
4、石油瀝青的粘滯性大小與組分及溫度無關(guān)。 （ × ）
5、石油瀝青的塑性用針入度表示，針入度越大，塑性越好。 （ × ）
6、閃點(diǎn)是指加熱瀝青至揮發(fā)出的可燃?xì)怏w和空氣混和物，在規(guī)定條件下與火焰接觸，初次閃火時的瀝青溫度。 （ √ ）
7、合成高分子防水涂料指以瀝青為基料，用合成高分子聚合物進(jìn)行改性，制成的水乳型或溶劑型防水涂料。（ × ）
8、樹木主要由樹皮、髓心和木質(zhì)部組成，建筑用木材主要是使用木質(zhì)部。 （ √ ）
9、木材在外力作用下會產(chǎn)生塑性變形，當(dāng)應(yīng)力不超過持久強(qiáng)度時，變形到一定限度后趨于穩(wěn)定。（ √ ）
10、水泥膠砂抗折強(qiáng)度試驗(yàn)前，不需要擦去試體表面附著的水分和砂粒。 （ × ）
三、簡答題
1、選擇膠粘劑的基本原則有哪些？
答：（1）了解黏結(jié)材料的品種和特性。根據(jù)被黏材料的物理、化學(xué)性質(zhì)選擇適合的膠粘劑；
（2）了解黏結(jié)材料的使用要求和應(yīng)用環(huán)境，即黏結(jié)部位的受力情況、使用溫度、耐介質(zhì)及耐老化性、耐酸堿性等；
（3）了解粘接工藝性，根據(jù)盤結(jié)結(jié)構(gòu)的類型采用適宜的粘接工藝；
（4）了解膠粘劑組分的毒性；
（5）了解膠粘劑的價格和來源難易，在滿足性能要求的條件下，盡可能選用價廉、來源容易、通用性強(qiáng)的膠粘劑；
2、建筑塑料具有哪些優(yōu)點(diǎn)和缺點(diǎn)？
答：建筑塑料不僅具有質(zhì)輕、比強(qiáng)度高、加工性能好、導(dǎo)熱系數(shù)小、裝飾性優(yōu)異等優(yōu)點(diǎn)，還具有廣泛應(yīng)用的多功能性和經(jīng)濟(jì)性；建筑塑料的缺點(diǎn)是：耐熱性差、易燃、易老化、熱膨脹系數(shù)大、剛度小。
3、石油瀝青的組分有哪些？各組分的性能和作用如何？
答：石油瀝青的組分有油分、樹脂、瀝青質(zhì)，其含量變化直接影響瀝青的技術(shù)性質(zhì)：油分含量的多少直接影響瀝青的柔軟性、抗裂性及施工難度；中性樹脂賦予瀝青具有一定的塑性、可流動性和黏結(jié)性，其含量增加，瀝青的黏結(jié)力和延伸性增加，酸性樹脂能改善瀝青對礦物材料的浸潤性，特別提高了與碳酸鹽類巖石的黏附性、增強(qiáng)了瀝青的可乳化性；瀝青質(zhì)決定著瀝青的黏結(jié)力、黏度、溫度穩(wěn)定性和硬度等，瀝青質(zhì)含量增加時，瀝青的黏度和黏結(jié)力增加，硬度和軟化點(diǎn)提高。
4、礦物填充料為何能夠改性瀝青？
答：礦物填充料摻入瀝青中后，能被瀝青包裹形成穩(wěn)定的混合物，由于瀝青對礦物填充料的濕潤和吸附作用，瀝青可能成單分子狀排列在礦物顆粒表面，形成結(jié)合力牢固的瀝青薄膜，具有較高的黏性和耐熱性等，因而提高了瀝青的黏結(jié)能力、柔韌性和耐熱性，減少了瀝青的溫度敏感性，并可以節(jié)省瀝青，所以礦物填充料能夠較好地改性瀝青。
5、簡述木材的腐朽原因及防腐方法。
答：木材受到真菌侵害后，其細(xì)胞改變顏色，結(jié)構(gòu)逐漸變松、變脆，強(qiáng)度和耐久性降低，或在受到白蟻等昆蟲的蛀蝕，使木材形成多孔眼或溝道甚至蛀穴，破壞木質(zhì)結(jié)構(gòu)的完整性而使強(qiáng)度降低，造成了木材的腐朽。
木材的防腐通常有兩種方法：一是將木材干燥至含水率20%以下，保證木結(jié)構(gòu)處在干燥狀態(tài)，對木結(jié)構(gòu)采取通風(fēng)、防潮、表面涂刷涂料等措施；二是將化學(xué)防腐劑施加于木材，使木材成為有毒物質(zhì)，破壞真菌及蟲類的生存和繁殖條件，從而達(dá)到防腐的目的。
四、論述題
詳細(xì)闡述檢驗(yàn)混凝土拌合物和易性的試驗(yàn)步驟。
答：（1）濕潤坍落度筒及底板，在坍落度筒及底板上應(yīng)無明水。底板應(yīng)放置在堅實(shí)水平面上，將各材料稱量后，在鐵板干拌均勻。把筒放在底板中心，然后用腳踏住兩邊的腳踏板，使坍落度筒在裝料時保持位置固定。
（2）把按要求取得的混凝土試樣用小鏟分三層均勻裝入筒內(nèi)，每層用搗棒插搗25次。頂層插搗完后，刮去多余的混凝土，并用抹刀抹平。
（3）清除筒邊底板上的混凝土后，垂直平穩(wěn)地提起坍落度筒。測量筒高與坍落后混凝土試體最高點(diǎn)之間的高度差，即為坍落度值。若混凝土發(fā)生崩坍或一邊剪壞，則重新取樣測定。
（4）觀察坍落后的混凝土試體黏聚性及保水性。黏聚性的檢查方法是用搗棒在已坍落的混凝土錐體側(cè)面輕輕敲打，若錐體逐漸下沉，則表示黏聚性良好；若錐體倒塌、部分崩裂或離析，表示黏聚性不好。保水性以混凝土拌合物稀漿析出的程度來評定。坍落度筒提起后如有較多的稀漿從底部析出，錐體部分混凝土也因失漿而骨料外露，則說明保水性不好；若無稀漿或僅有少量稀漿自底部析出，表明拌合物保水性良好。
