2016建筑制圖與識圖實訓小作業答案

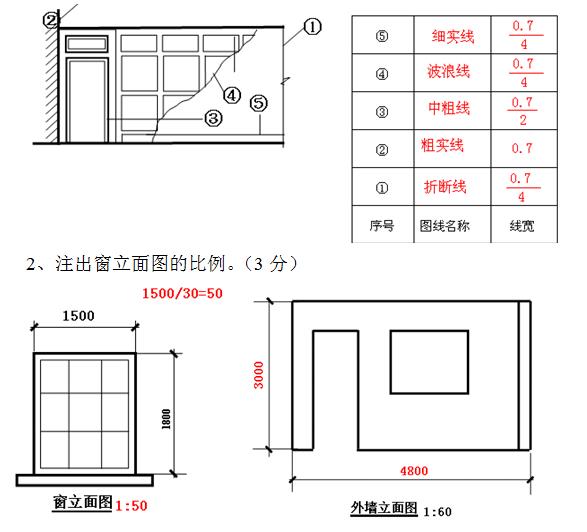

1、寫出圖中指出的圖線的名稱，以及當b=0.7時的線寬。（5分）
3、根據所給的比例，注出外墻板長和高的實際尺寸。（3分）

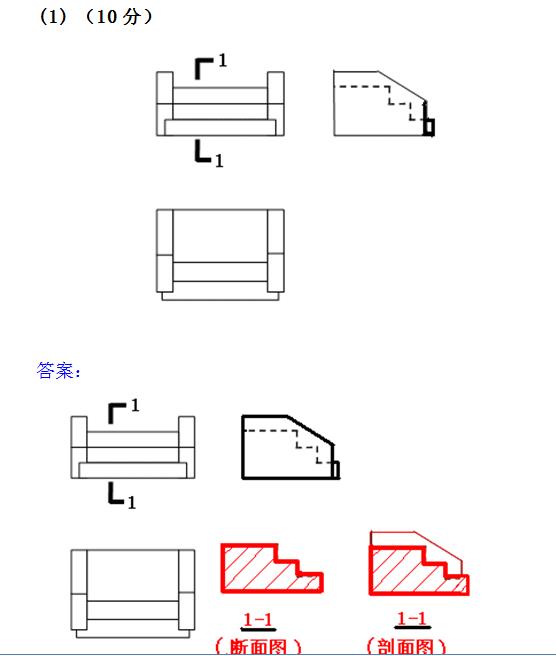

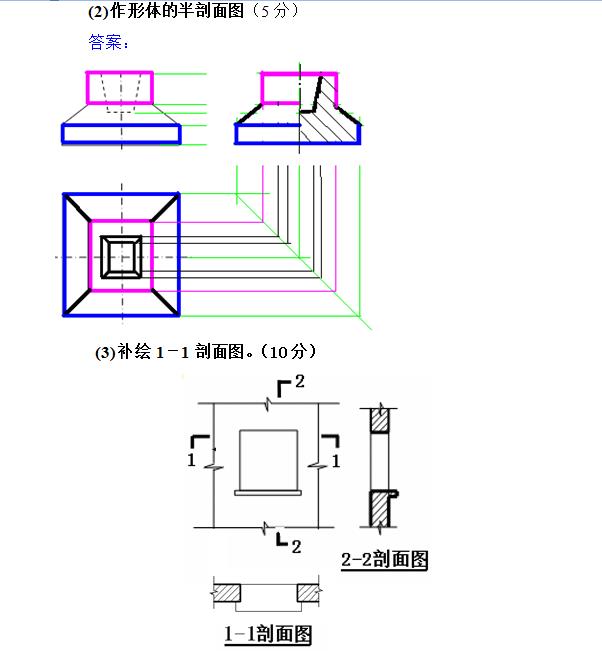

4、作出下列建筑形體的剖面圖與斷面圖。（共分）
完整答案請下載下方最后一個附件。
